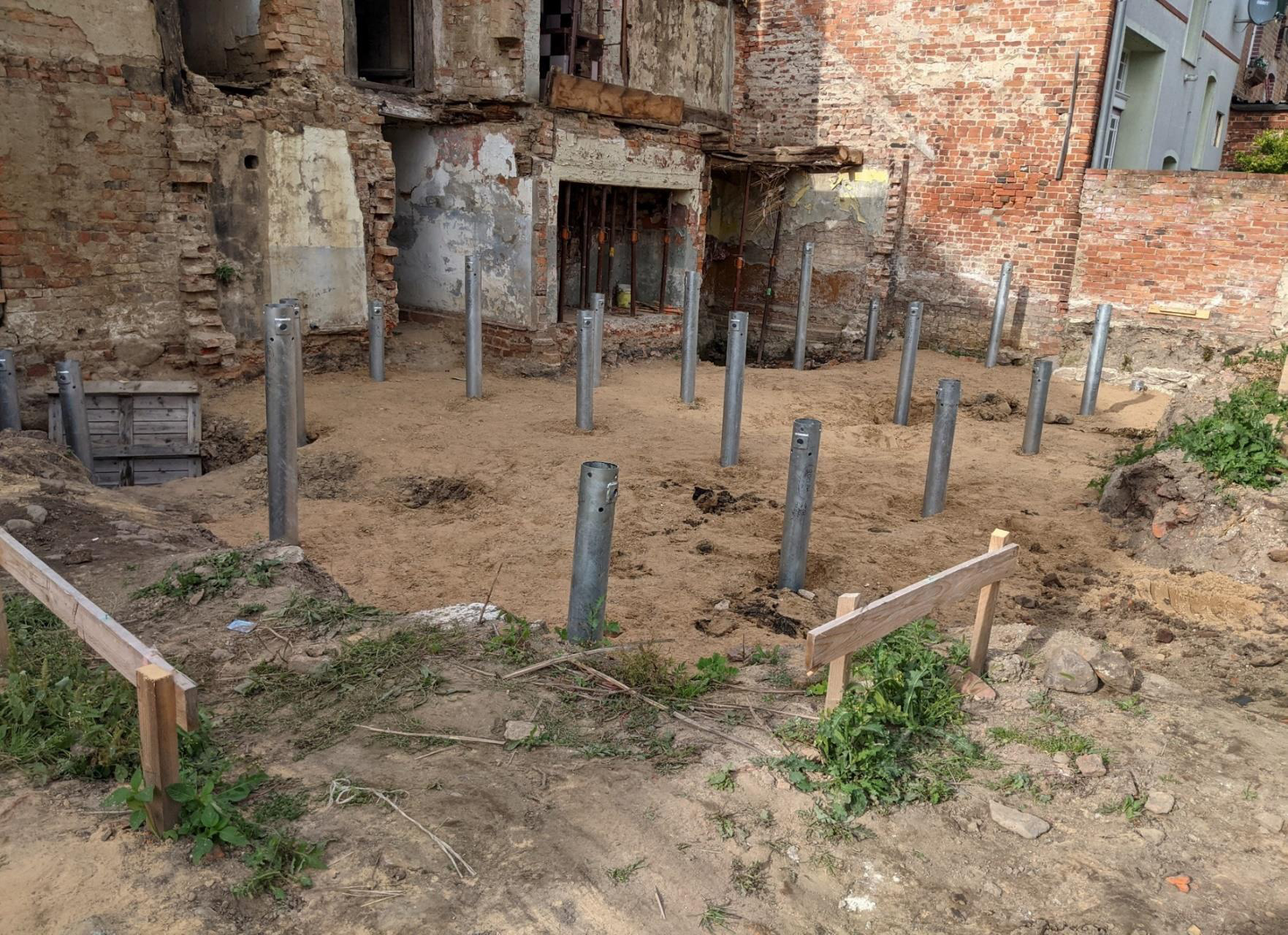

Mikropfähle als hochbelastbare Verdrängungspfähle

Mit unseren GSA Schraubfundamenten bieten wir ein zuverlässiges und rentables Verfahren zur Herstellung von Pfahlfundamenten als Verdrängungspfähle nach DIN EN 12699.

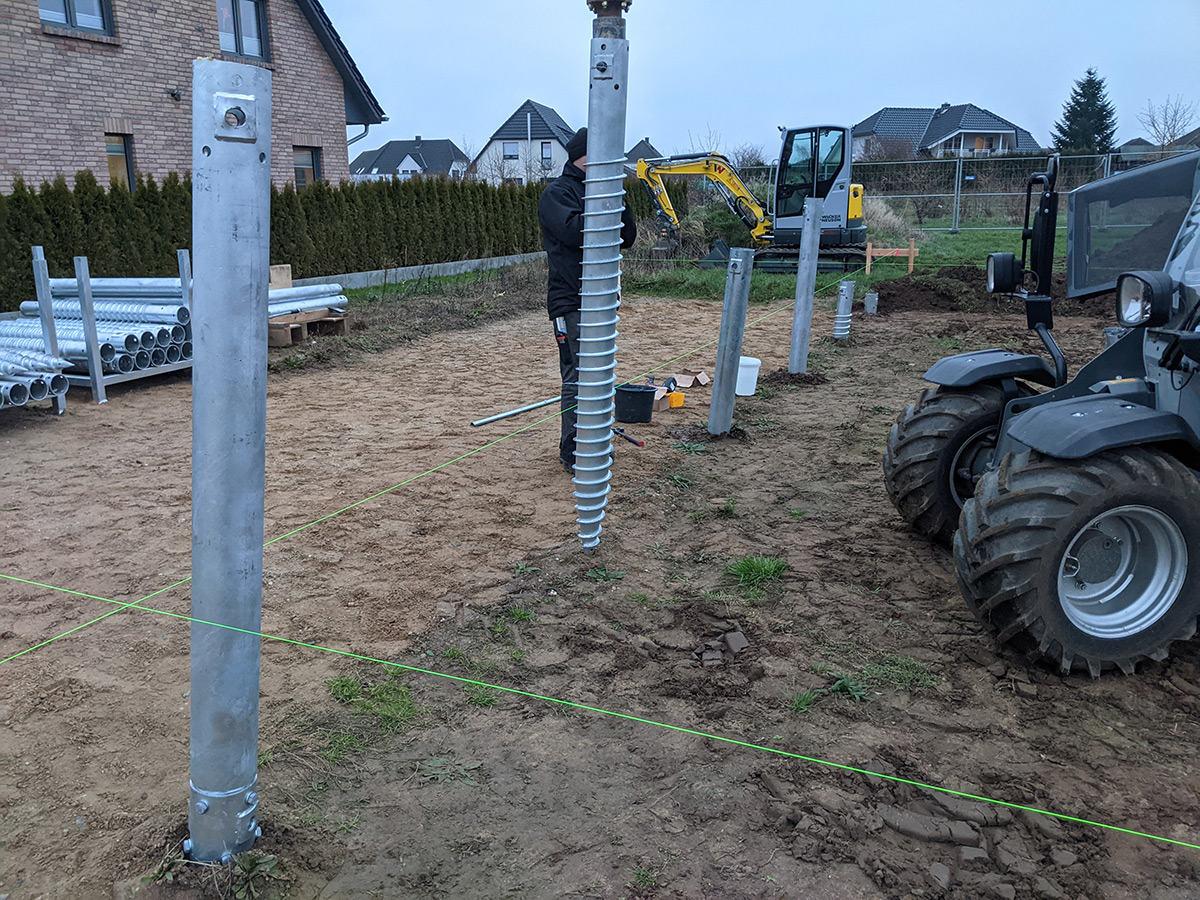

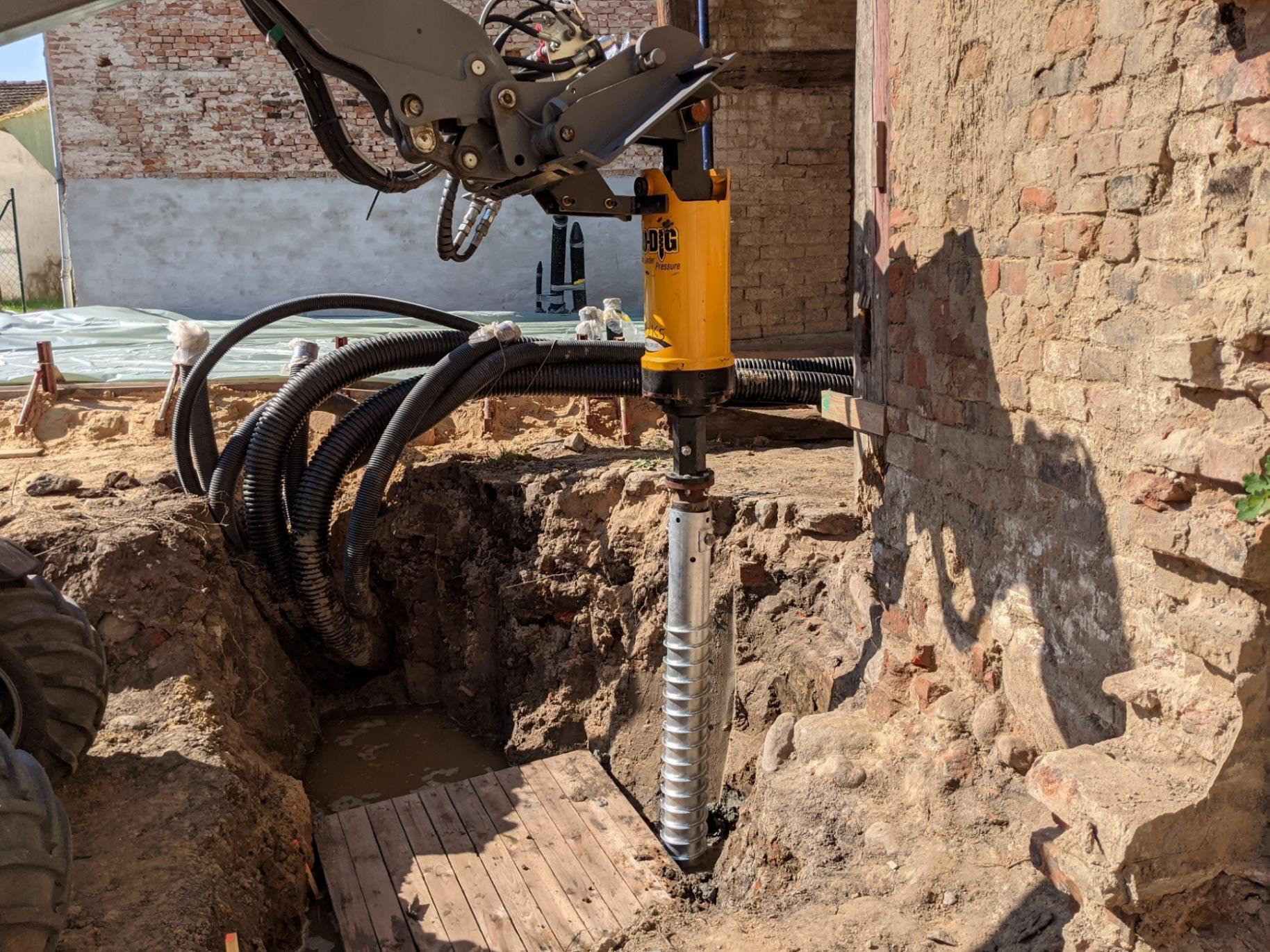

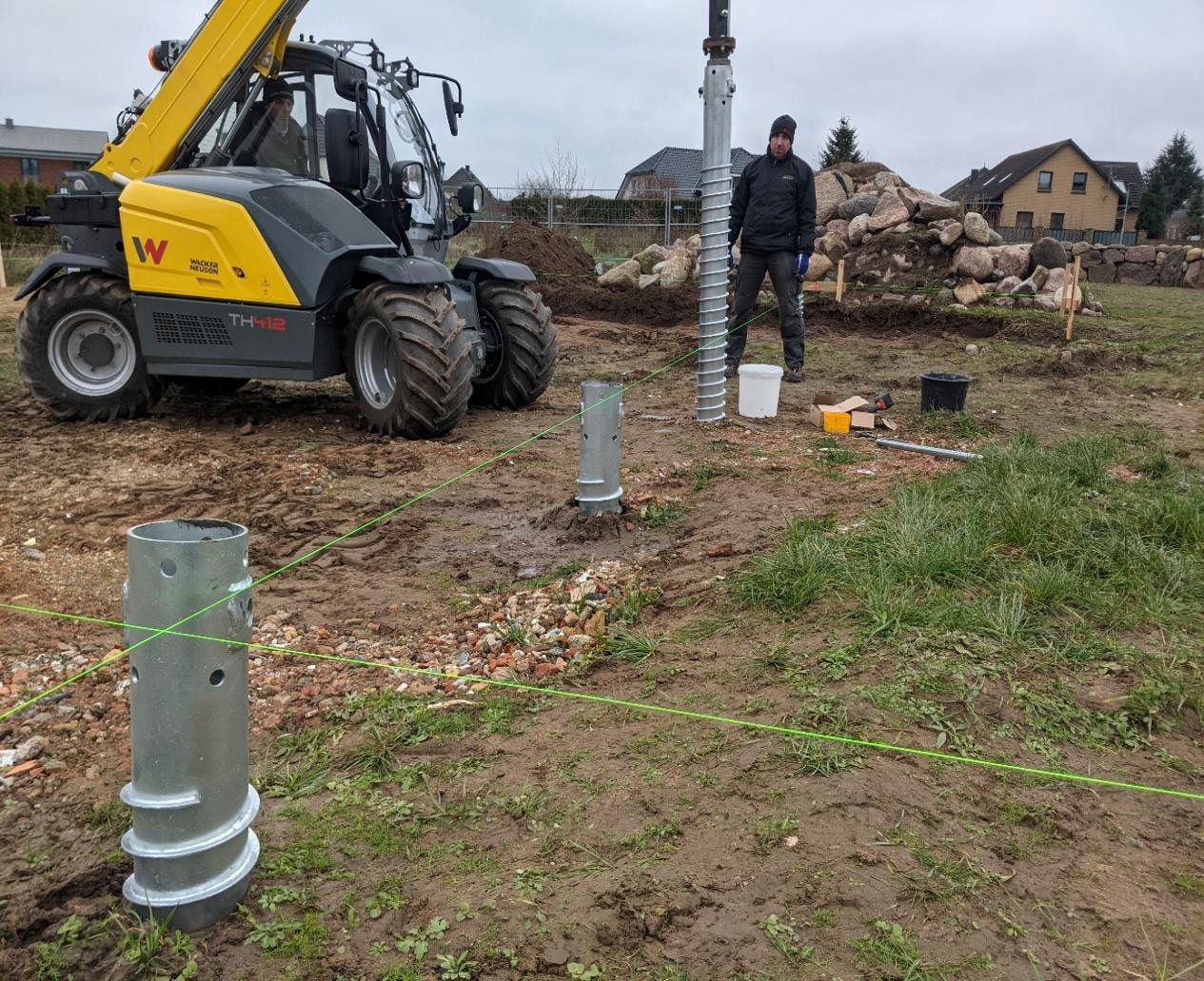

Die Herstellung der Pfähle erfolgt durch das erschütterungsfreie Eindrehen einer hochfesten verlorenen Hülse, die nach Abschluss aller Arbeiten mit Beton C20/25  oder hochwertiger verfüllt wird.

GSA Pfähle  - Ground Screw Anchors oder GSA Schraubfundamente sind:

• witterungsunabhängig, schnell und präzise
• kostentransparent und flexibel
• erfordern keine Erdarbeiten
• keine Transportkosten von Erdaushub und Füll-Kies
• nach der Montage sofort voll belastbar
• einfacher Rückbau für temporären Bedarf (Containeranlagen oder Tiny Häuser)
• nachhaltig, umweltfreundlich und einfach zu Recyceln

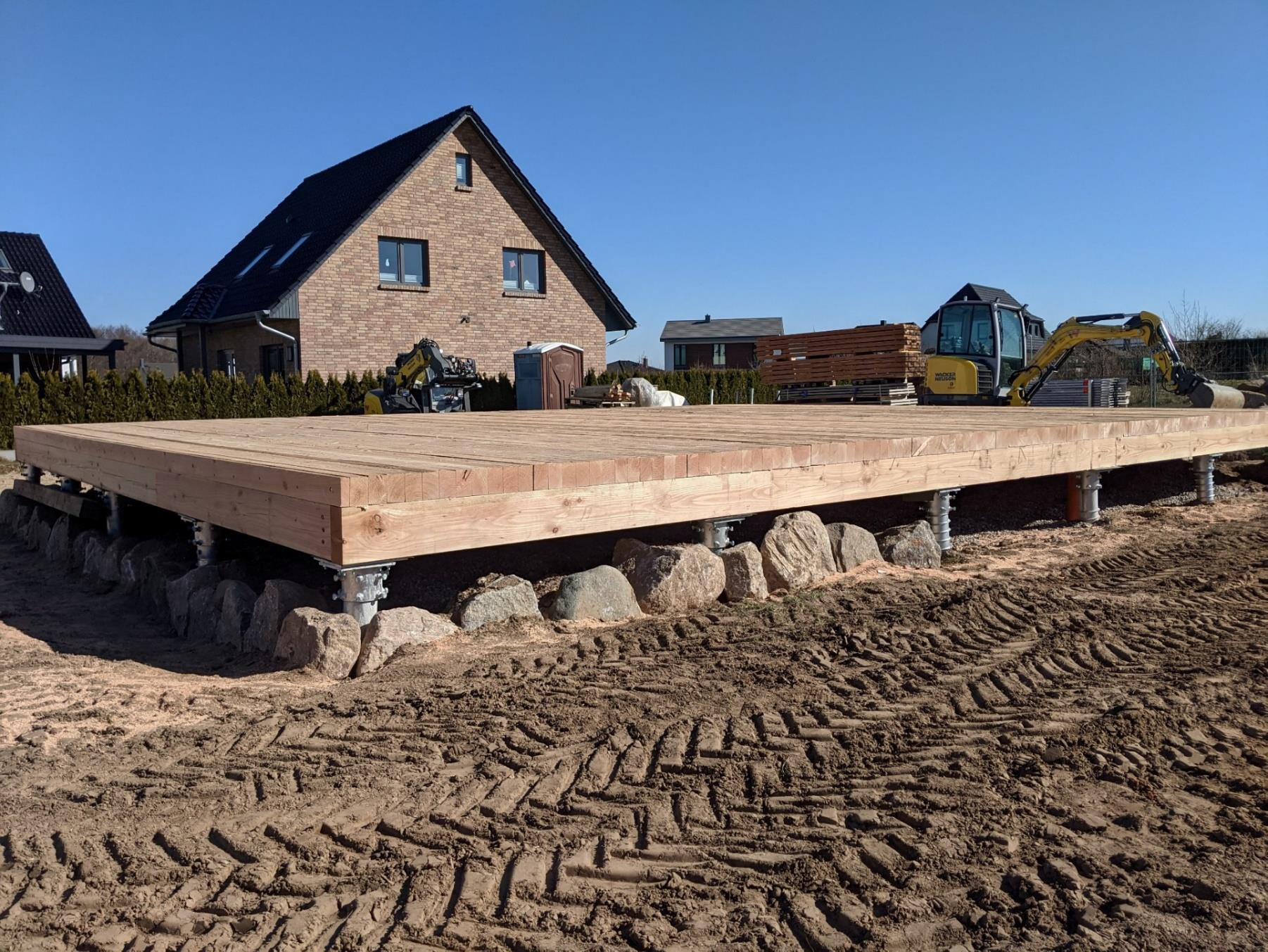

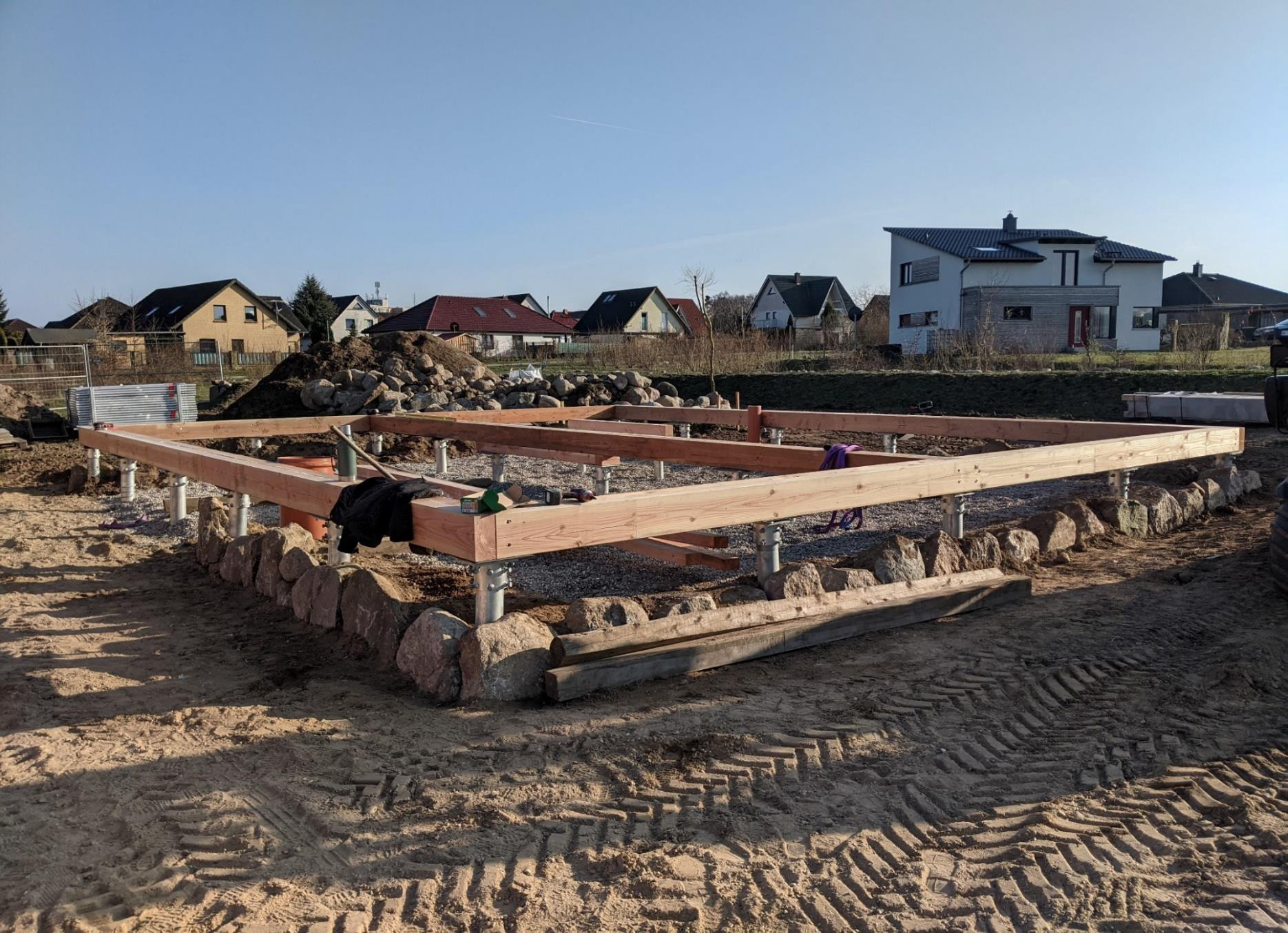

• ideal in Verbindung mit der Thermo-Holzbodenplatte

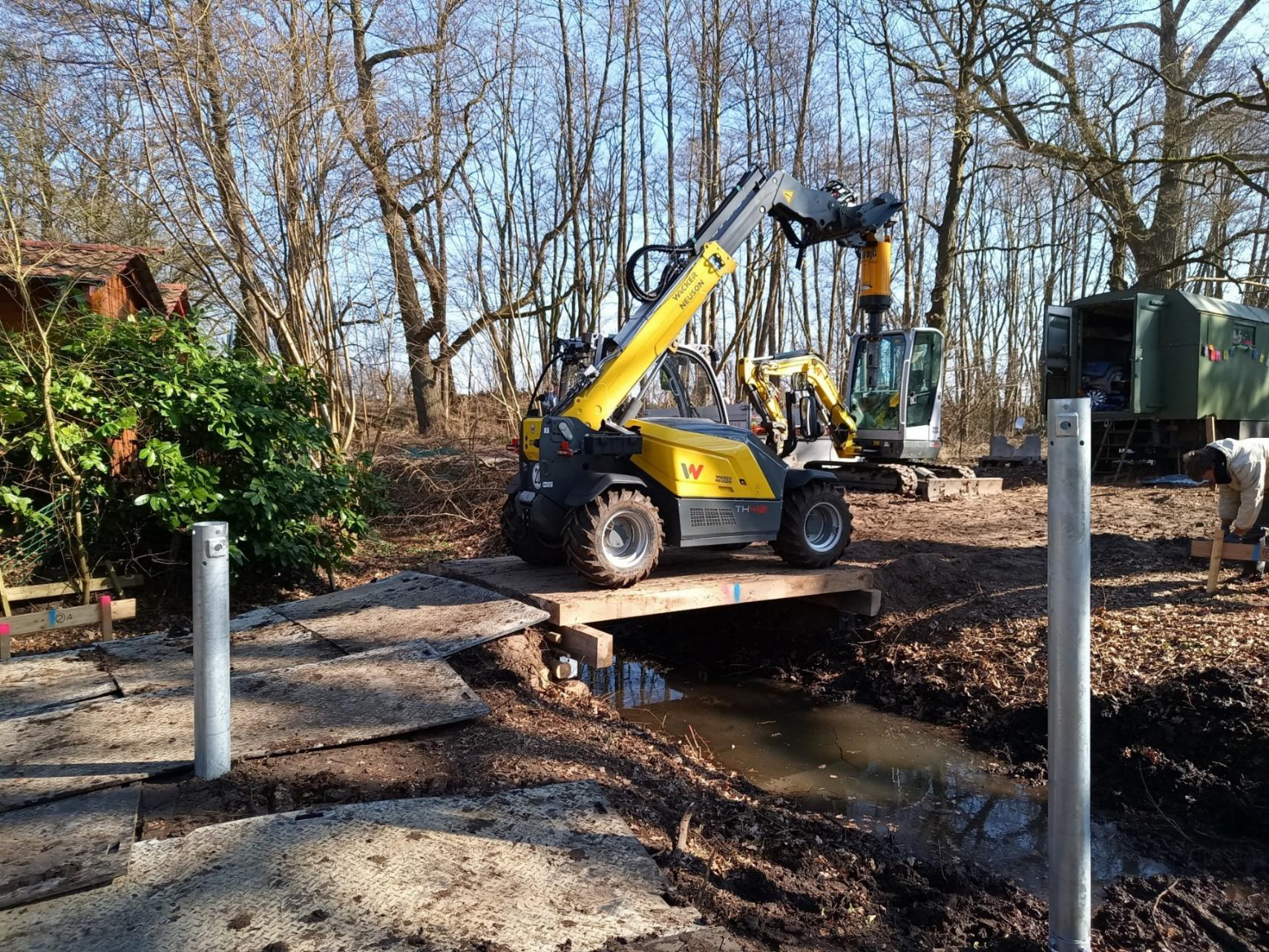

• schnelle und flexible Ertüchtigung von Kranplätzen
• kostenloser Mehrwert durch hohe Auszugsmomente
• hoch belastbar für Eindrehmomente bis 17.000 Nm bei 10 U/min

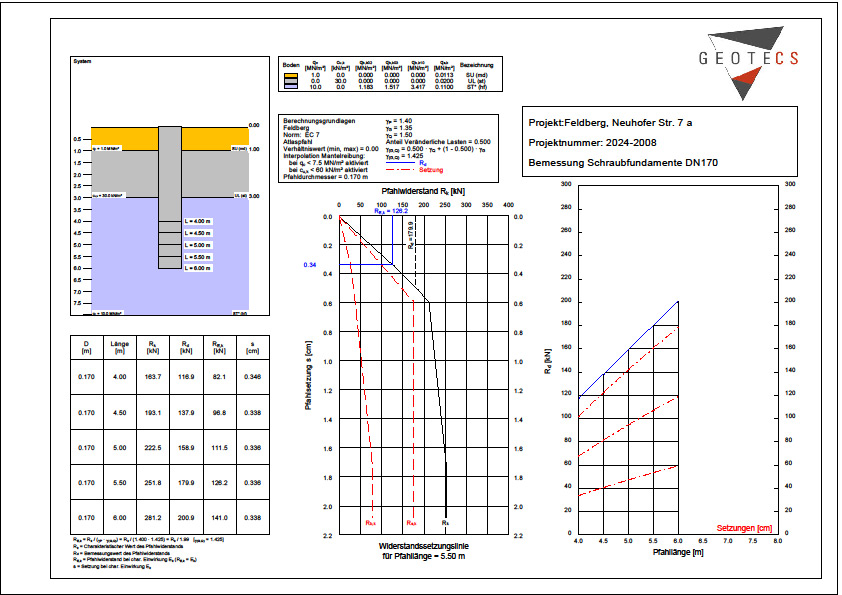

Die Bemessung der Tragfähigkeit erfolgt durch Ihren zuständigen Baugrundgutachter entsprechend der Ergebnisse der Baugrunduntersuchung, basierend auf den Angaben der EA Pfähle (Empfehlung des Arbeitskreises  „Pfähle“). Im Bereich Dokumentation und technische Beschreibung finden Sie ein Beispiel einer Bemessung eines Schraubfundamentes. (Lastendiagram von Fa. Geotecs geotecs.de)

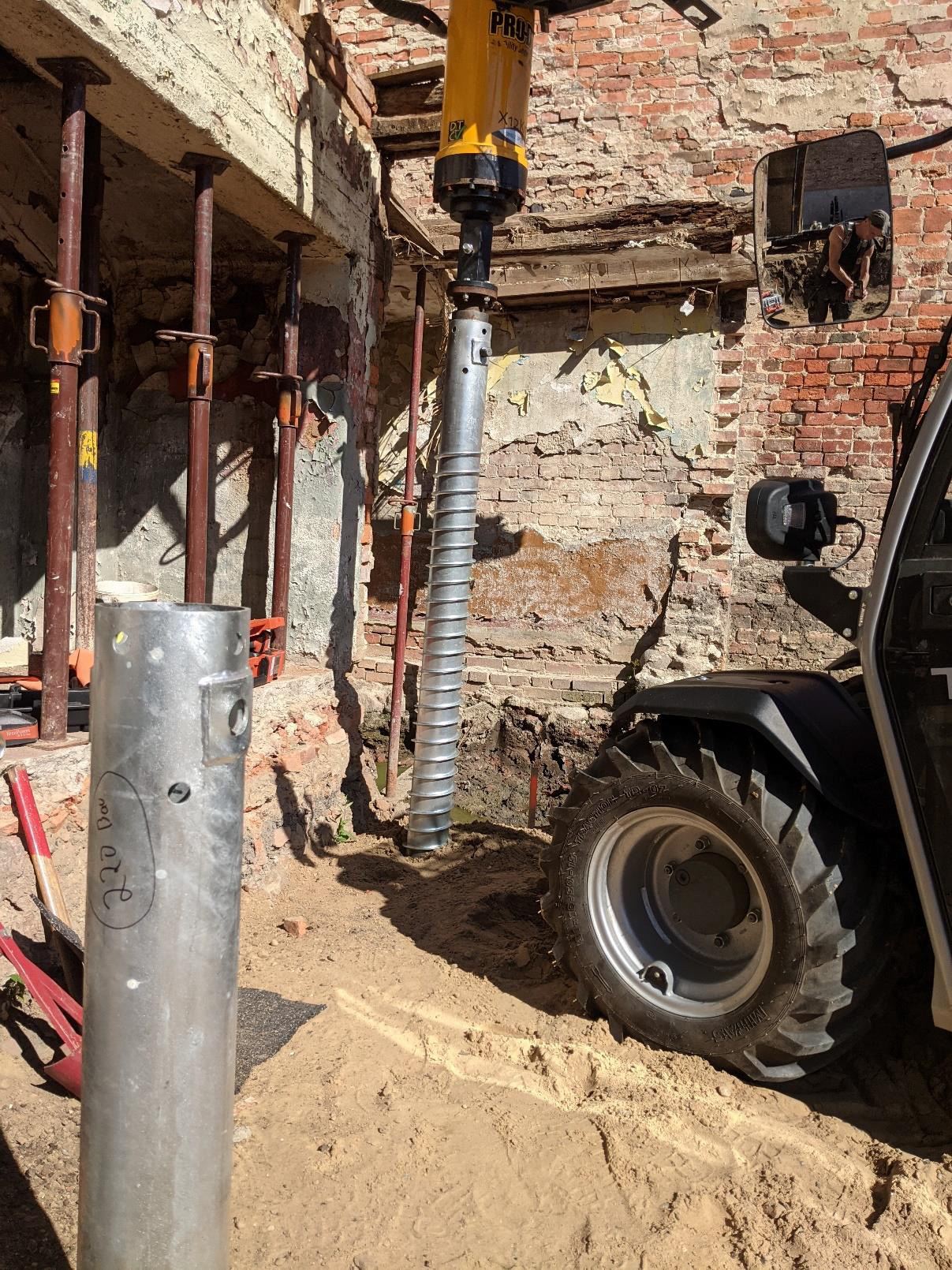

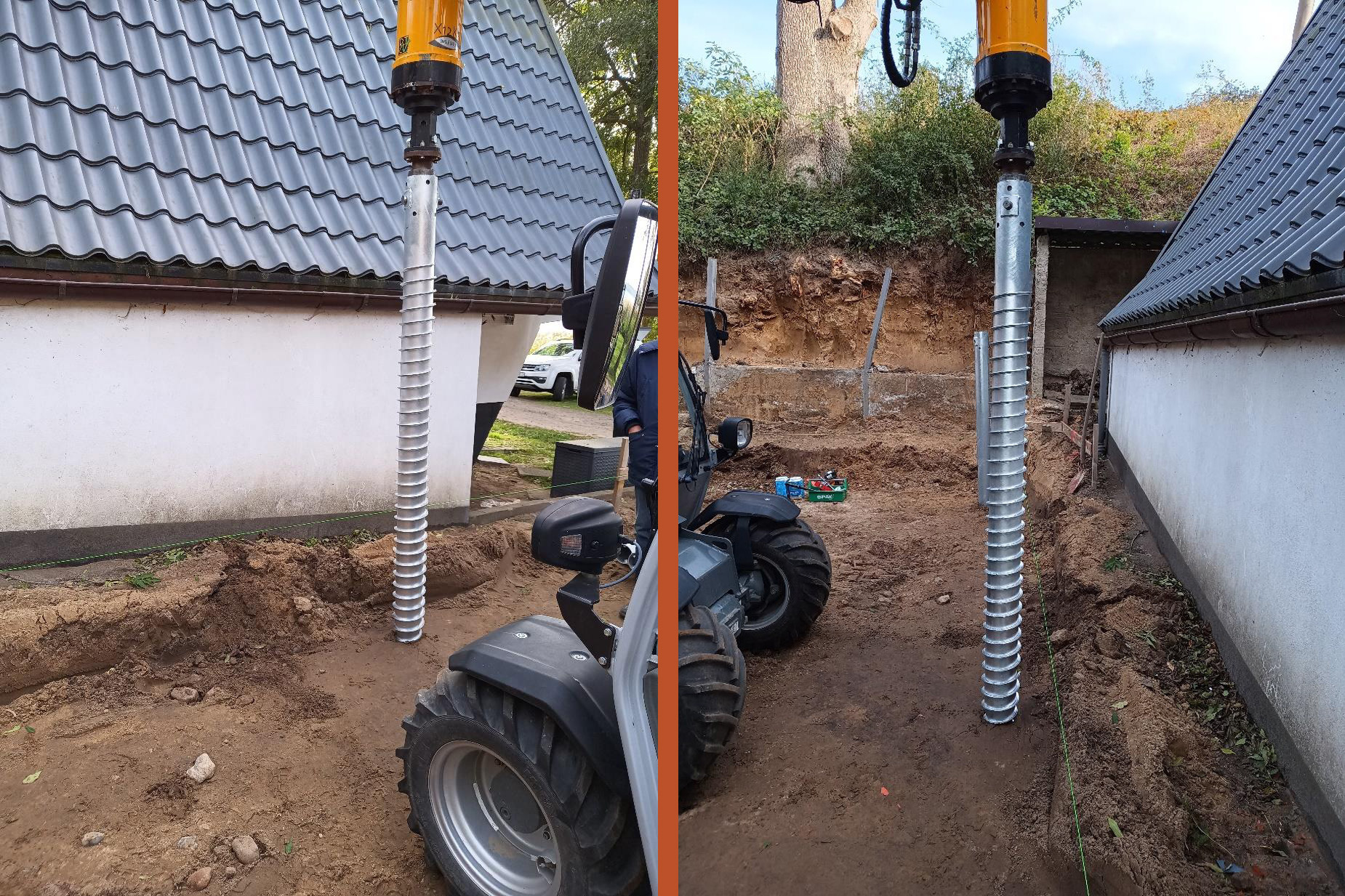

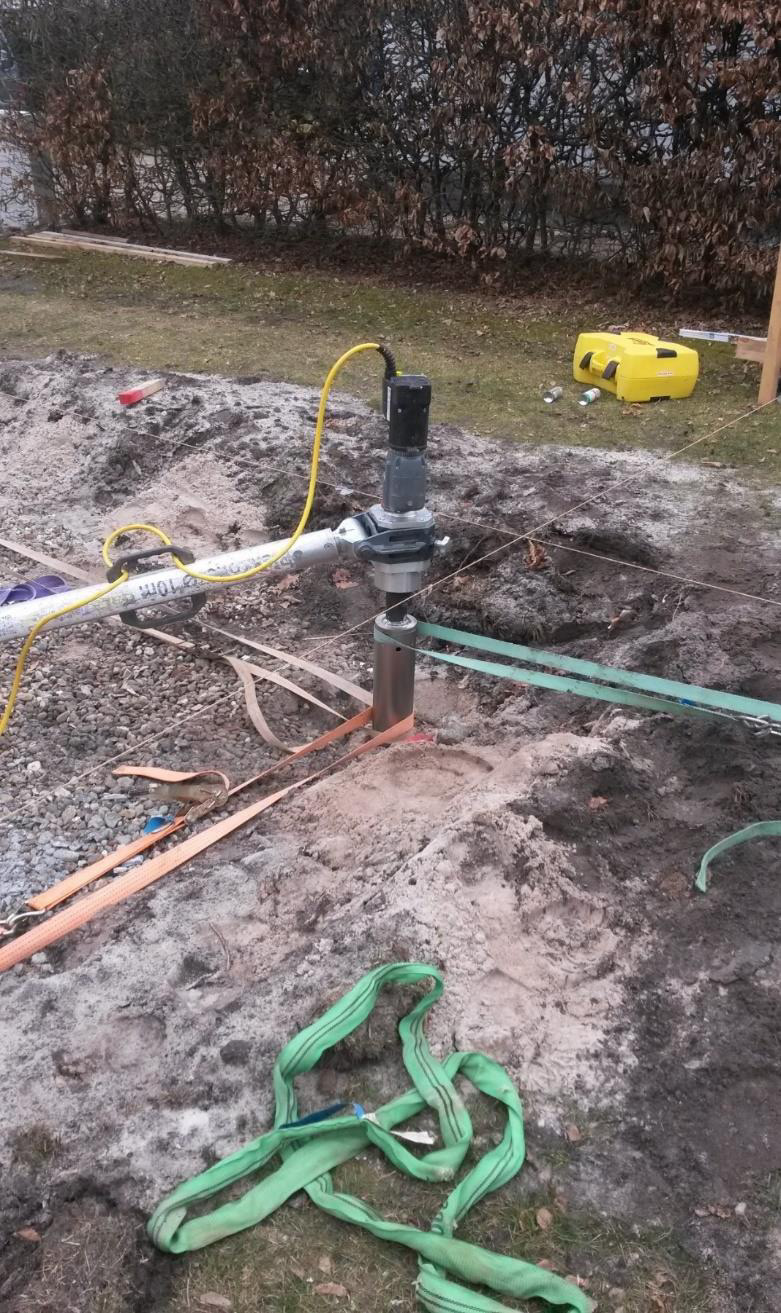

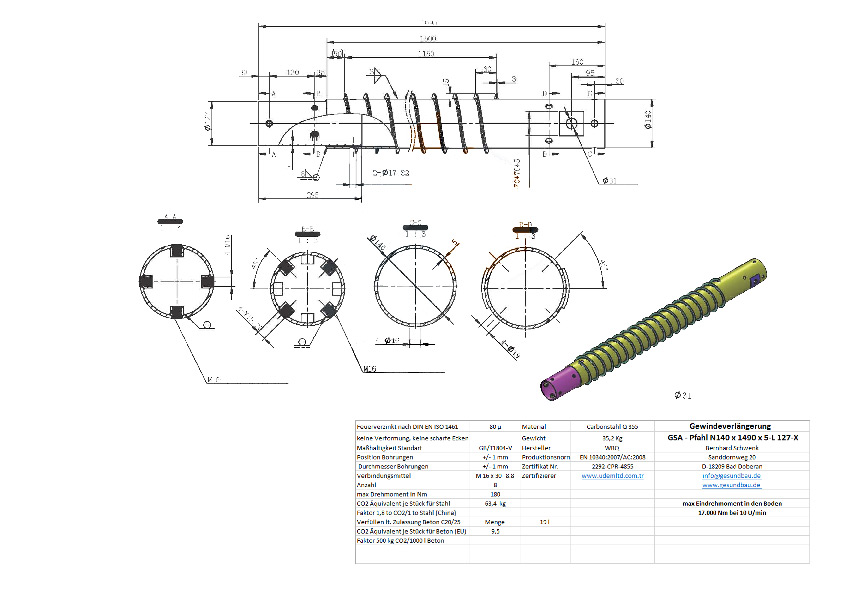

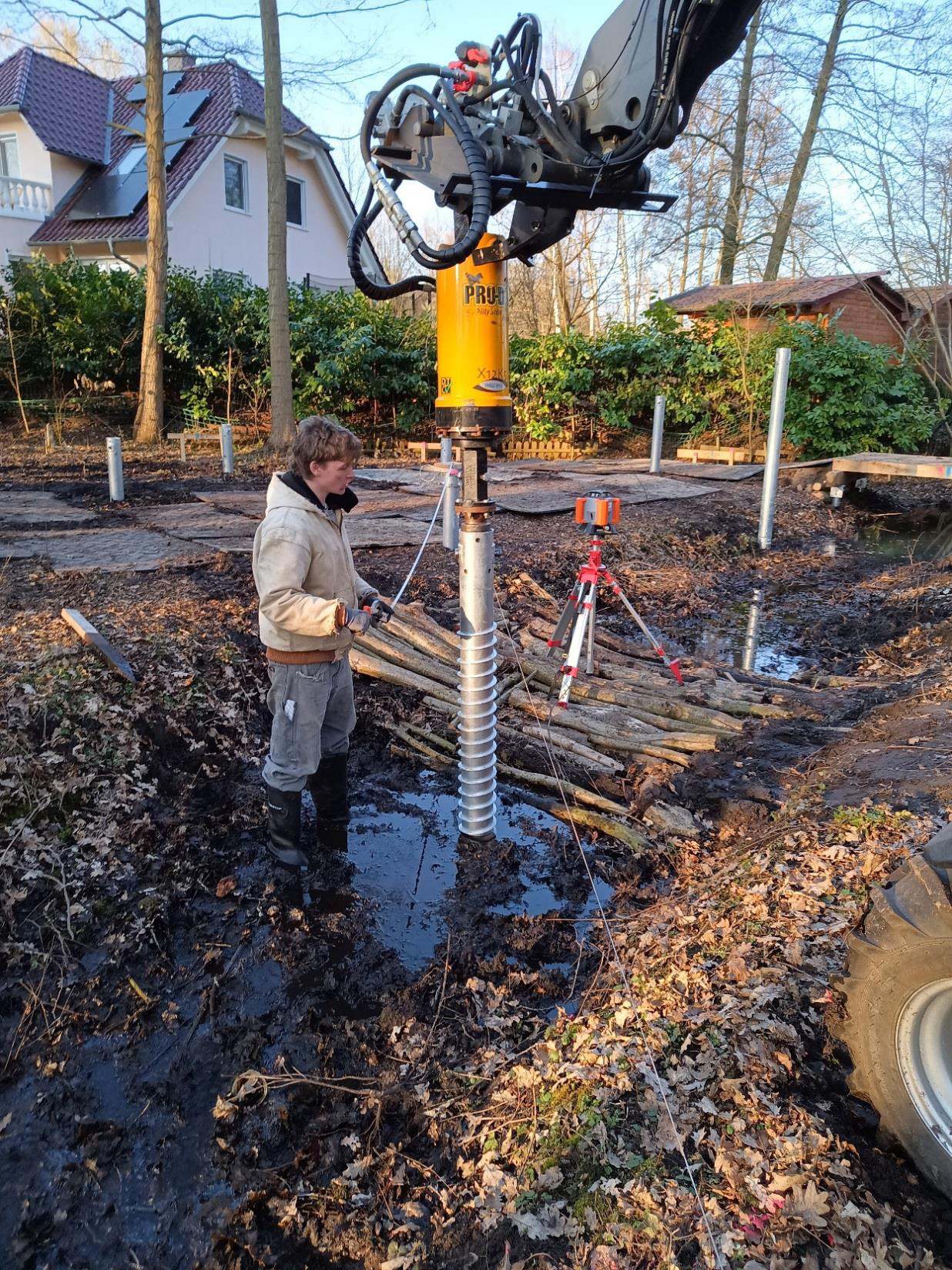

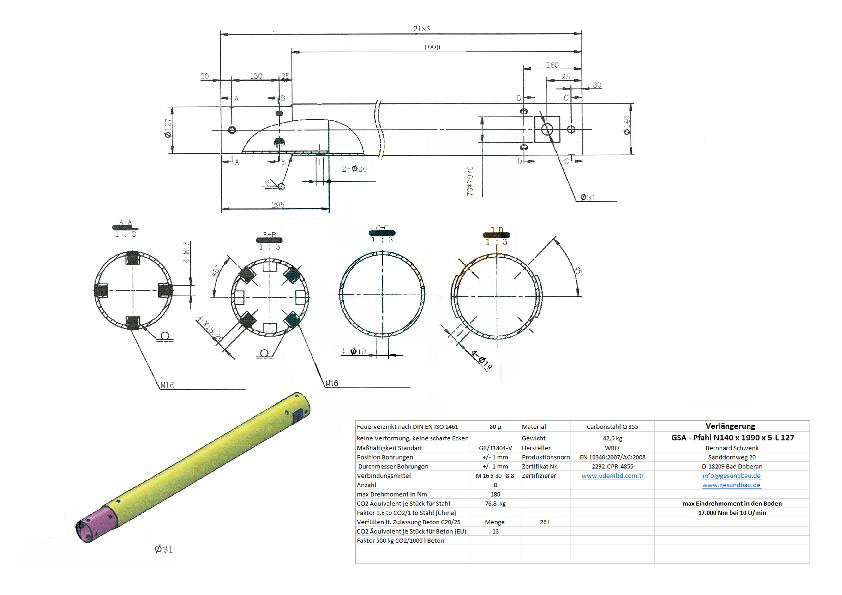

Der Eindrehvorgang erfolgt unter laufender Überwachung des Eindrehmomentes. Somit können wir schnell auf mögliche Abweichungen in der Bodenstruktur zu den errechneten Werten reagieren und geeignete Maßnahmen ergreifen. Durch den modularen Aufbau der Schrauben können diese bei Bedarf zügig verlängert werden.

Die Eindrehtiefe schwankt je nach Baugrund und Bodenschichtung erheblich. Bei manchen Baufeldern reicht das Eindrehen von einem Grundelement aus, an anspruchsvollen Standorten haben wir Eindrehtiefen bis 13 m realisiert.
